Стандарттык жана акылдуу 3S BMS зымдарын орнотуу боюнча окуу куралы -- Төмөндө видео окутуу

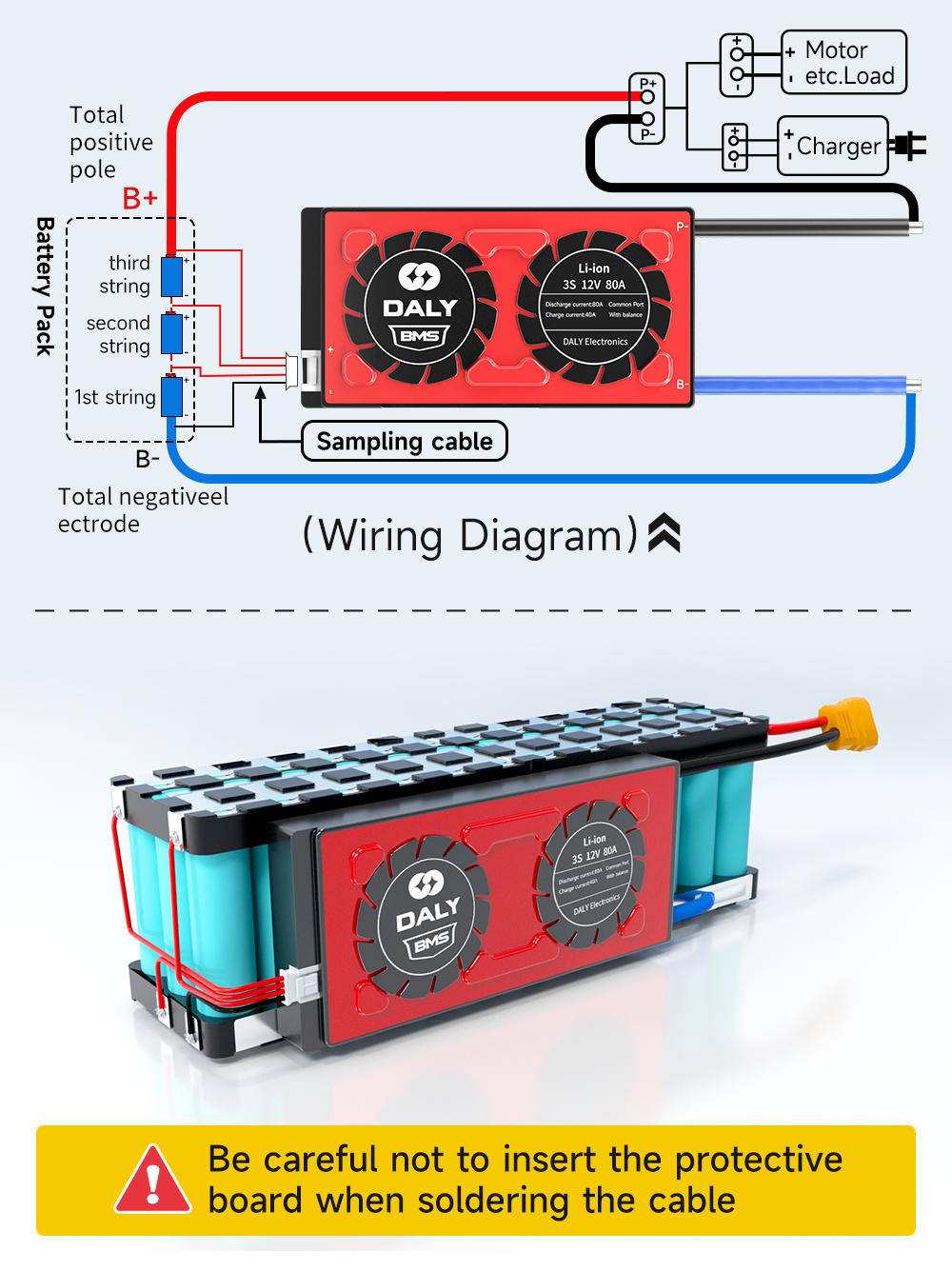

Мисал катары 3S12P 18650 батарея топтомун алып көрөлү.
Кабелди ширетүү учурунда коргоочу тактаны киргизип албаңыз.
Ⅰ. Үлгү алуу линияларынын тартибин белгилеңиз

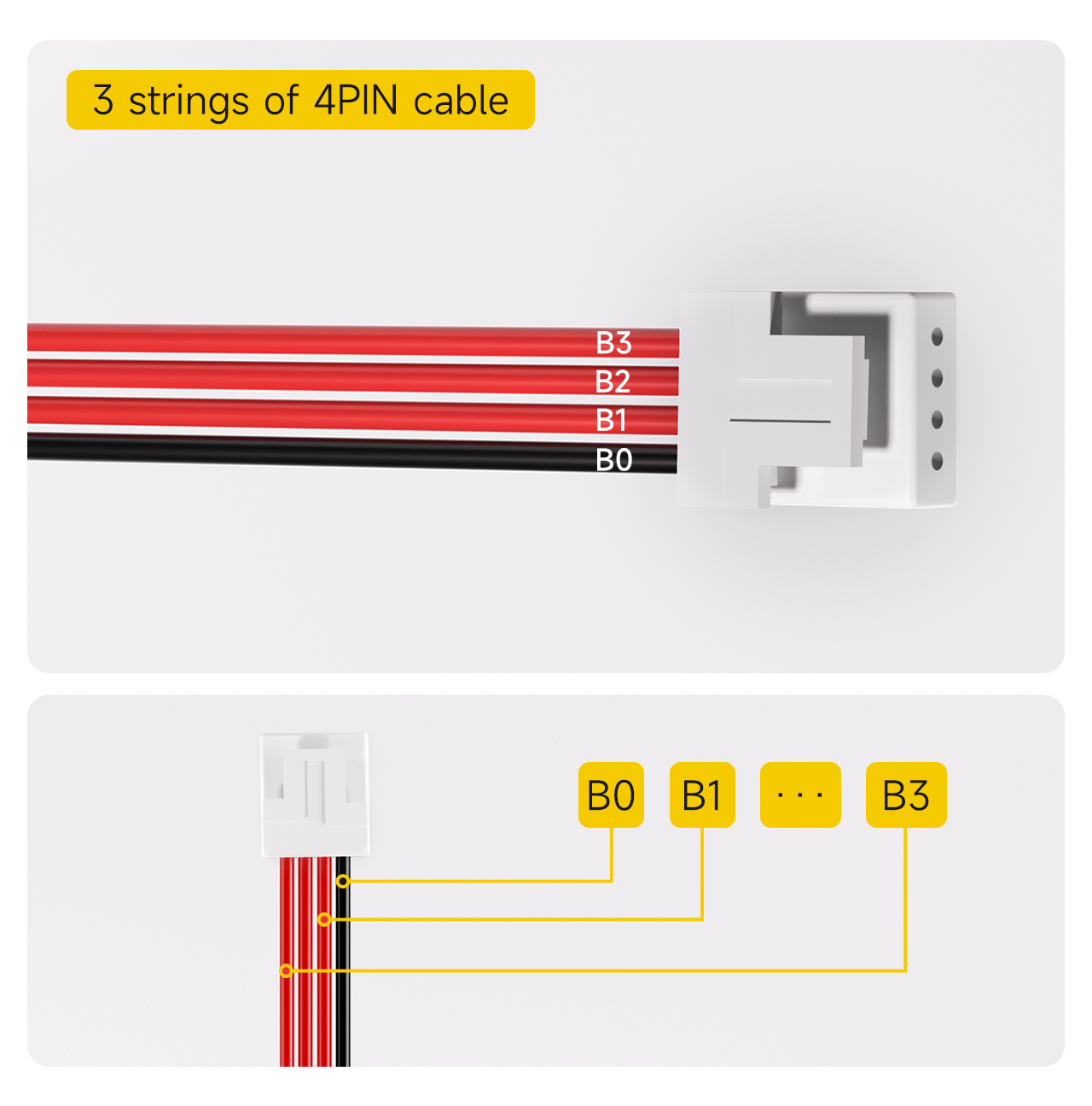

4PIN кабелинин 3 жиби
Эскертүү: 3 кылдуу коргоо тактасынын конфигурациясы үчүн демейки үлгү алуу кабели 4PIN болуп саналат.
1. Кара кабелди B0 деп белгилеңиз.
2. Кара кабелдин жанындагы биринчи кызыл кабель B1 деп белгиленген
... (жана башкалар, ырааттуу түрдө белгиленет)
4. B3 деп белгиленген акыркы кызыл кабельге чейин.

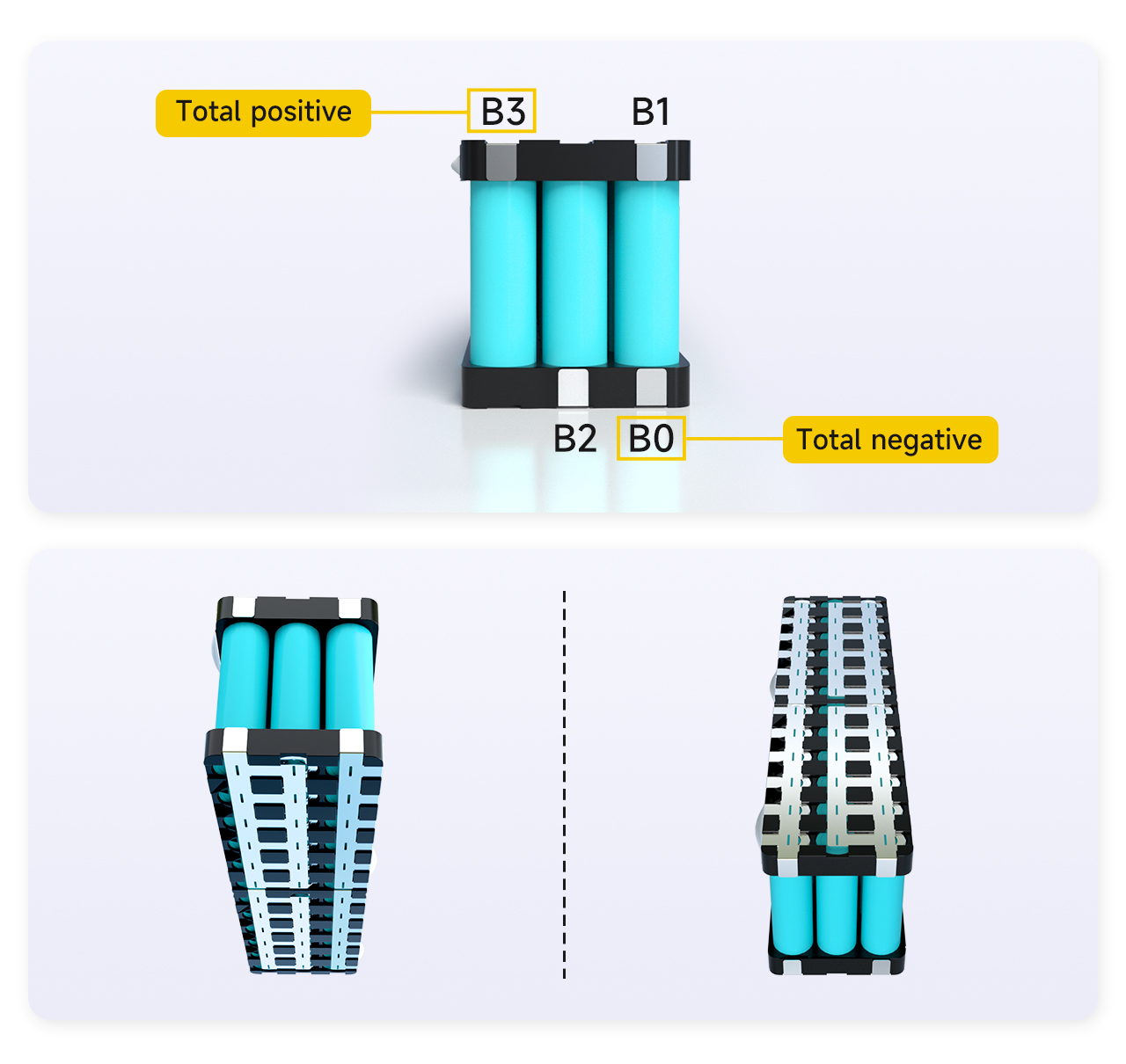

Ⅱ. Батарея менен ширетүү чекиттеринин тартибин белгилеңиз
Кабелдин тиешелүү ширетүү чекитинин ордун табыңыз, алгач батареядагы тиешелүү чекиттин ордун белгилеңиз
1. Батарея блогунун жалпы терс уюлу B0 деп белгиленген
2. Батареялардын биринчи тизмегинин оң уюлу менен экинчи тизмегинин терс уюлунун ортосундагы байланыш B1 деп белгиленген
3. Батареялардын экинчи тизмегинин оң уюлу менен үчүнчү тизмегинин терс уюлунун ортосундагы байланыш B2 деп белгиленген
4. 3-батарея тизмегинин оң электроду B3 деп белгиленген.
Эскертүү: Батарея блогунда жалпысынан 3 зым болгондуктан, B3 батарея блогунун жалпы оң уюлу болуп саналат. Эгерде B3 батарея блогунун жалпы оң баскычы болбосо, анда белгилөө тартиби туура эмес экенин далилдейт жана аны текшерип, кайрадан белгилөө керек.

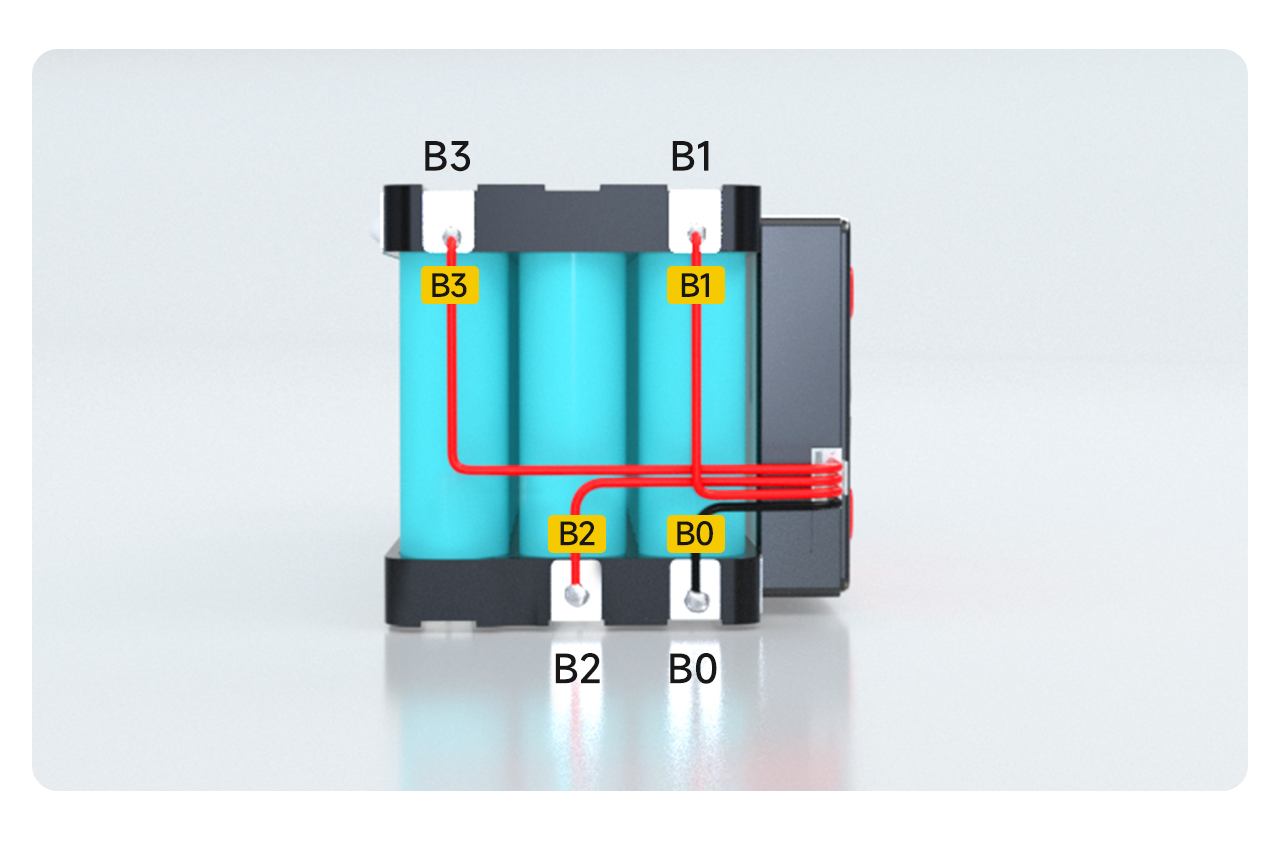

3. Ширетүү жана зымдарды туташтыруу
1. Кабелдин B0 бөлүгү батареянын B0 абалына ширетилген.
2. B1 кабели батареянын B1 абалына ширетилген.
3. B2 кабели батареянын B2 абалына ширетилген.
4. B3 кабели батареянын B3 абалына ширетилген.
Ⅳ. Чыңалууну аныктоо

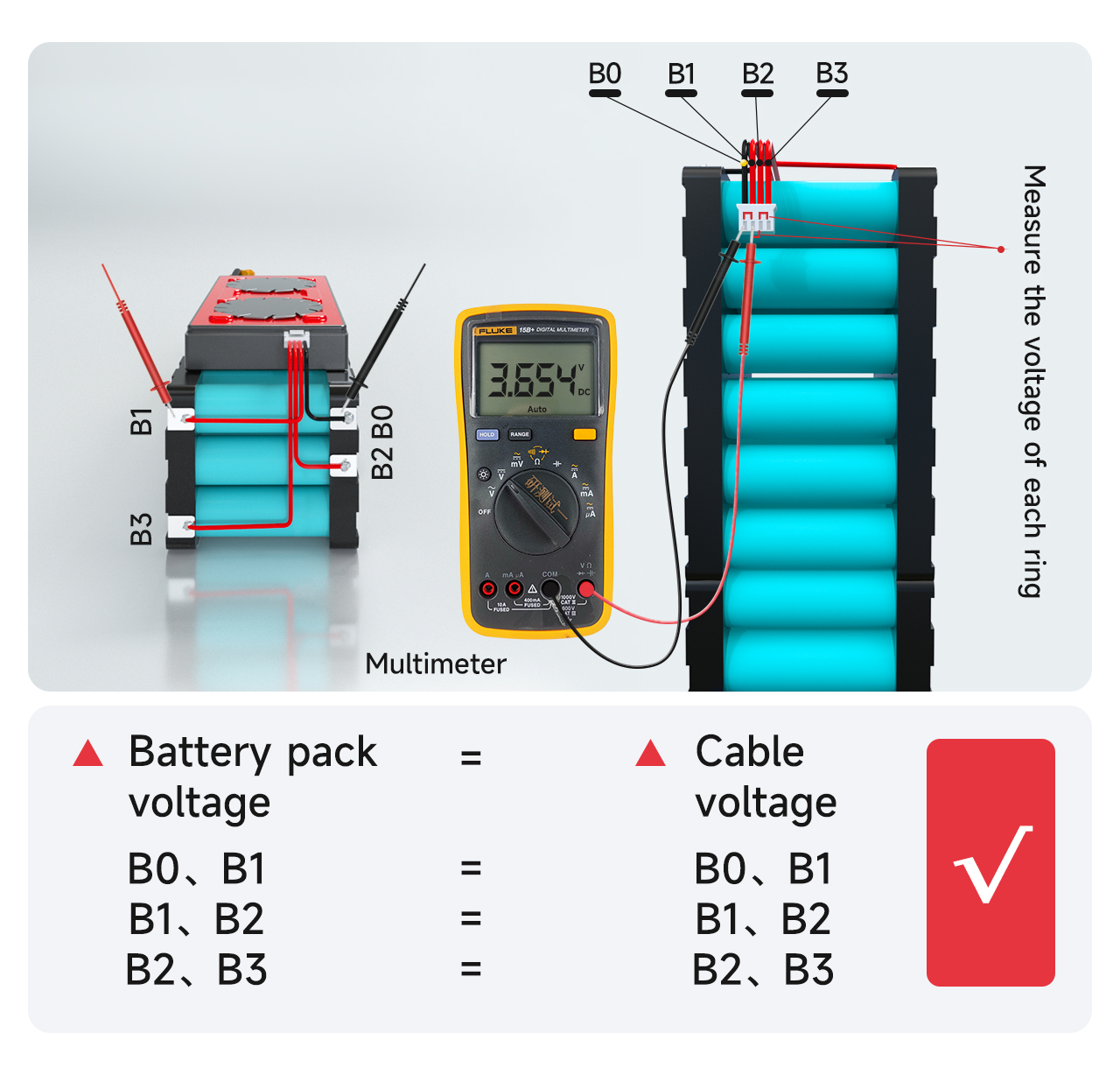

Кабелдер туура чыңалуу чогултулганын ырастоо үчүн, жанаша жайгашкан кабелдердин ортосундагы чыңалууну мультиметр менен өлчөңүз.
B0дон B1ге чейинки кабелдин чыңалуусунун B0дон B1ге чейинки батарея блогунун чыңалуусуна барабар экенин өлчөңүз. Эгер ал барабар болсо, бул чыңалуу чогултуунун туура экенин далилдейт. Эгер андай болбосо, бул чогултуу линиясынын начар ширетилгенин жана кабелди кайра ширетүү керектигин далилдейт. Аналогия боюнча, башка зымдардын чыңалуулары туура чогултулганын же чогултулбаганын өлчөңүз.
2. Ар бир зымдын чыңалуу айырмасы 1 В ашпашы керек. Эгер ал 1 В ашса, анда зымдарда көйгөй бар жана аныктоо үчүн мурунку кадамды кайталоо керек.
Ⅴ. Коргоочу тактанын сапатын аныктоо
Коргоочу платаны сайардан мурун ар дайым туура чыңалуу аныкталганын текшериңиз!

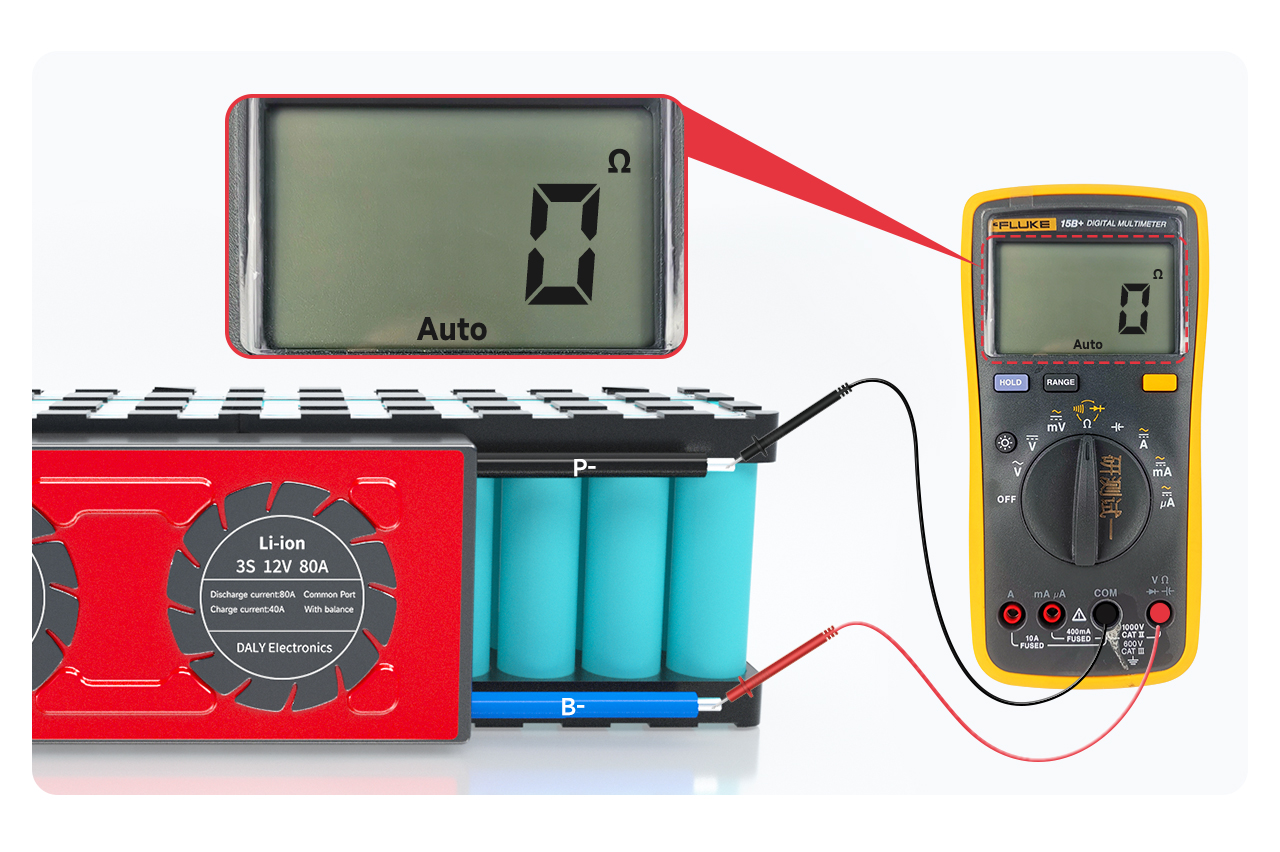

Мультиметрди ички каршылык деңгээлине тууралап, B жана P ортосундагы ички каршылыкты өлчөңүз. Эгерде ички каршылык туташтырылган болсо, бул коргоо тактасынын жакшы экенин далилдейт.
Эскертүү: Ички каршылыктын маанисине карап, өткөрүмдүүлүктү баалоого болот. Ички каршылыктын мааниси 0Ω, бул өткөрүмдүүлүктү билдирет. Мультиметрдин катасынан улам, адатта, 10Ωдан аз өткөрүмдүүлүктү билдирет; ошондой эле мультиметрди звонокко тууралоого болот. Бип үнү угулушу мүмкүн.
Эскертүү:
1. Жумшак которгуч менен коргоочу такта которгуч жабылганда которгучтун өткөрүмдүүлүгүнө көңүл бурушу керек.
2. Эгерде коргоо кеңеши иш алып барбаса, кийинки кадамды токтотуп, иштетүү үчүн сатуу кызматкерлерине кайрылыңыз.
Ⅵ. Чыгаруу линиясын туташтырыңыз

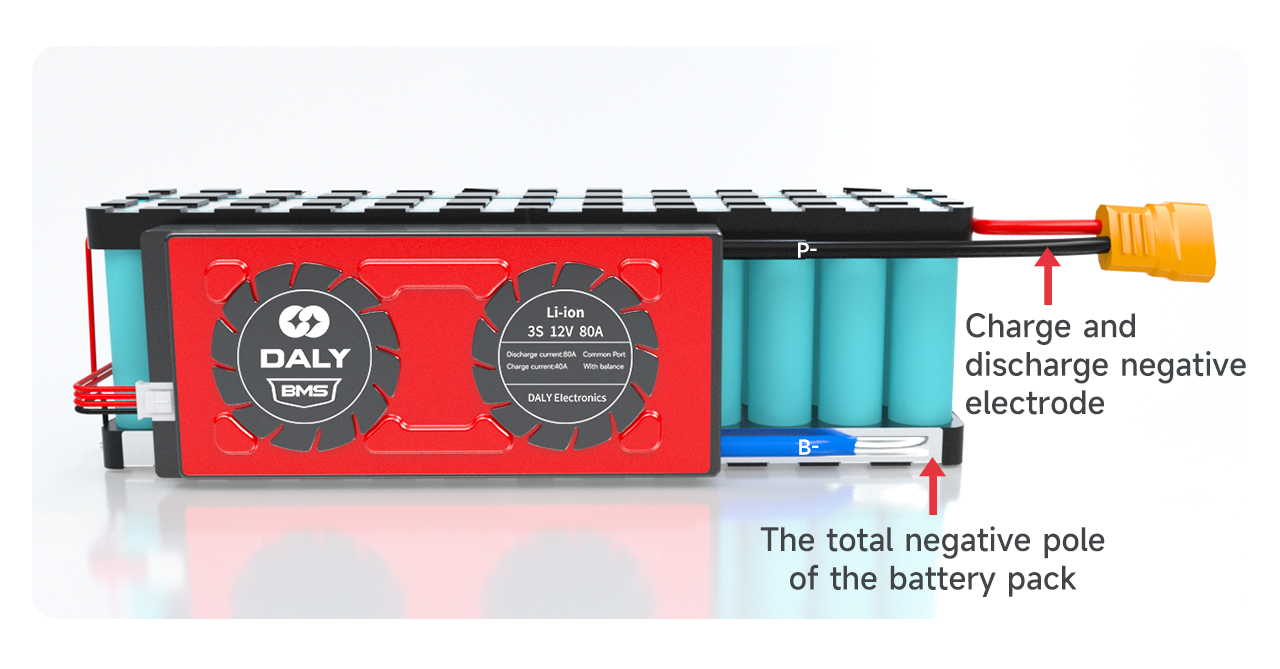

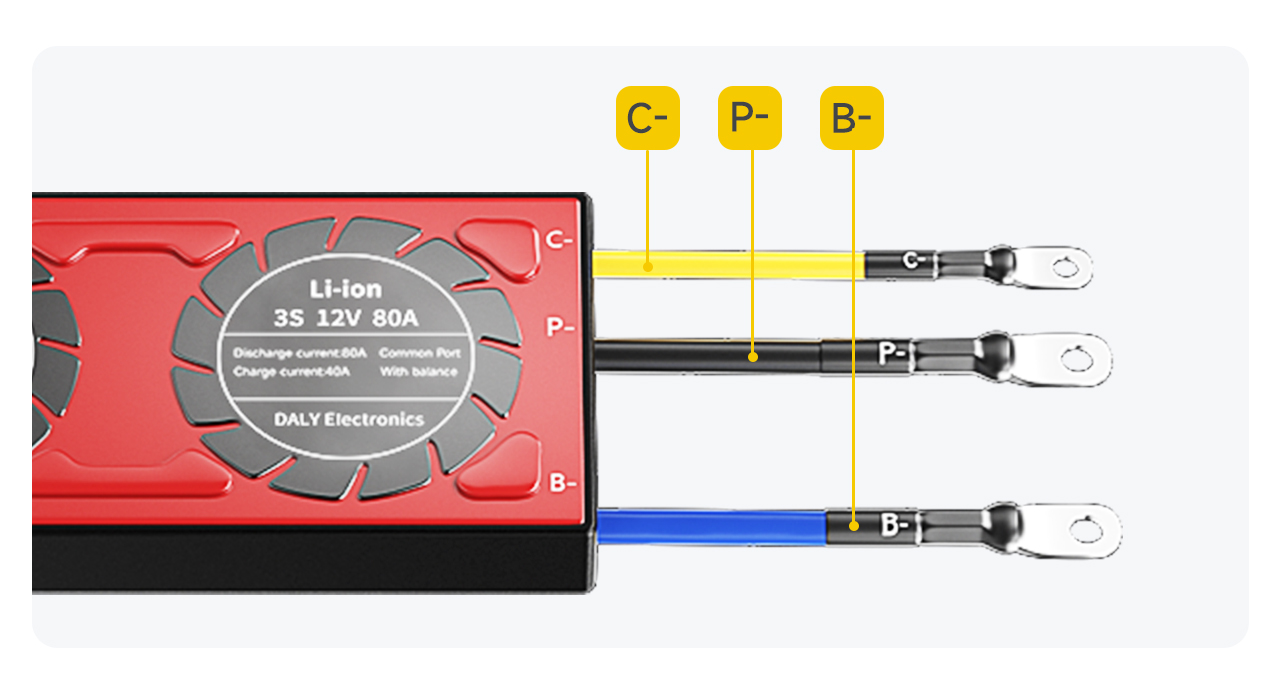

Коргоочу тактанын нормалдуу абалда экенине ынангандан кийин, коргоочу тактадагы көк В зымын батарея блогунун жалпы терс В зымын ширетиңиз. Коргоочу тактадагы P сызыгы заряд жана разряддын терс уюлуна ширетилген.

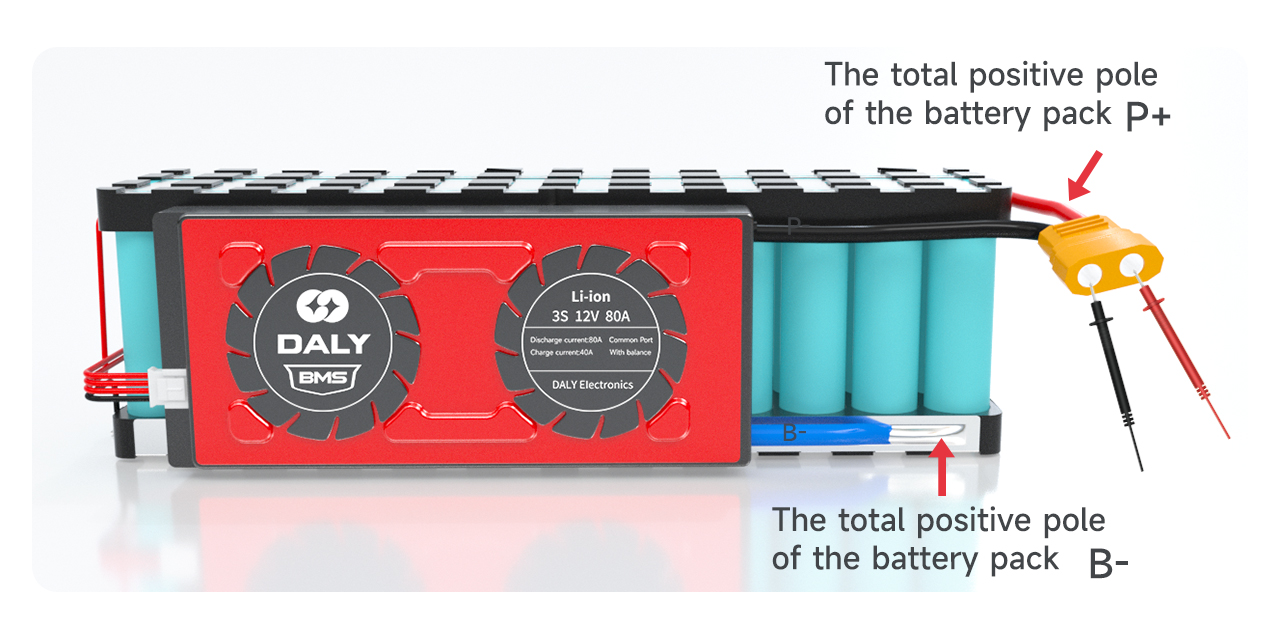

Ширетүүдөн кийин, ашыкча коргоочу тактанын чыңалуусу батареянын чыңалуусуна дал келерин текшериңиз.
Эскертүү: Бөлүнгөн коргоо тактасынын кубаттоо порту жана разряддоо порту бөлүнгөн, ал эми кошумча С-линиясы (адатта сары түс менен белгиленген) кубаттагычтын терс уюлуна туташтырылышы керек; P-линиясы разряддоо портунун терс уюлуна туташтырылган.

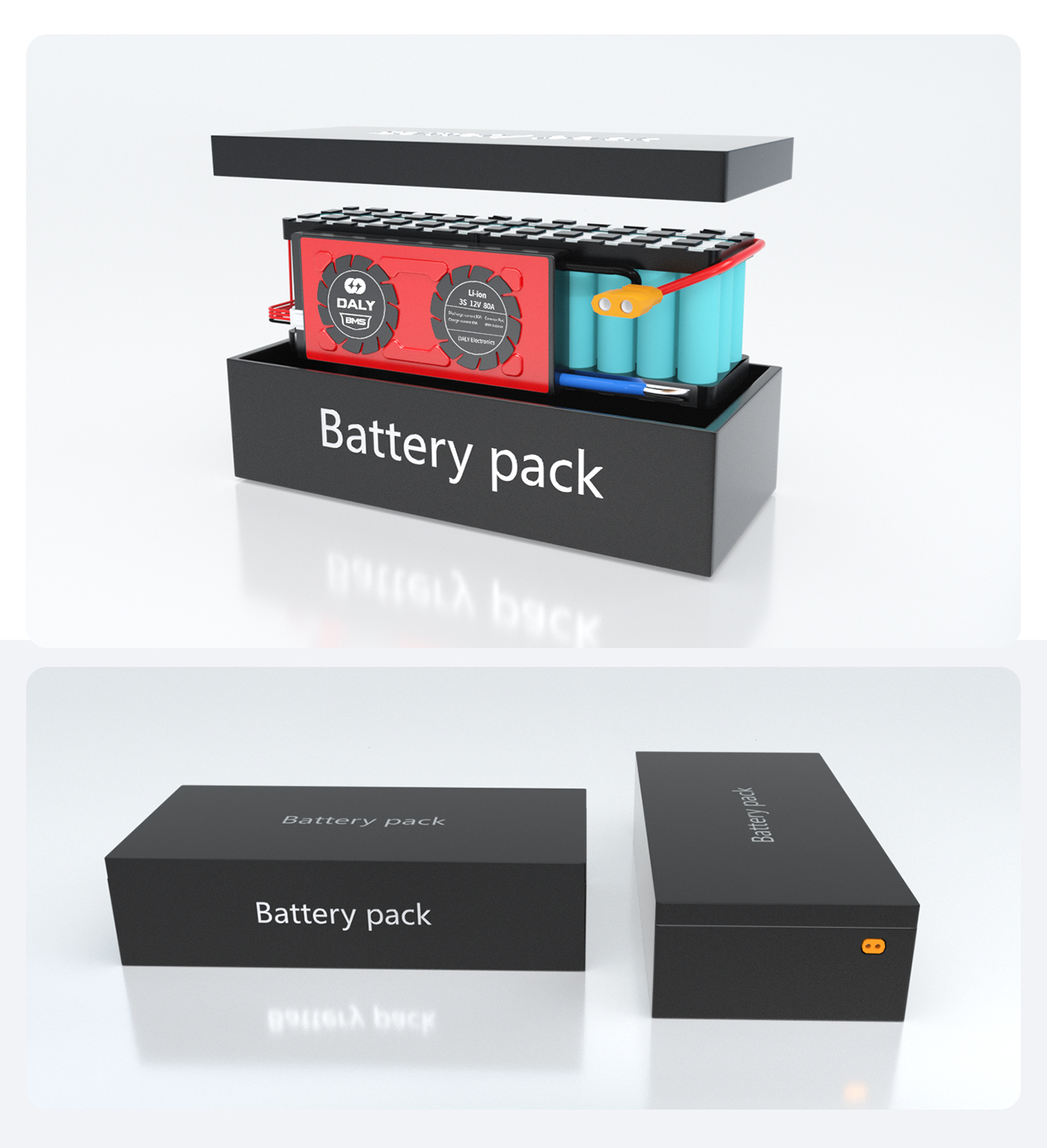

Акырында, батарея топтомун батарея кутусунун ичине салыңыз, ошондо даяр батарея топтому чогултулат.
